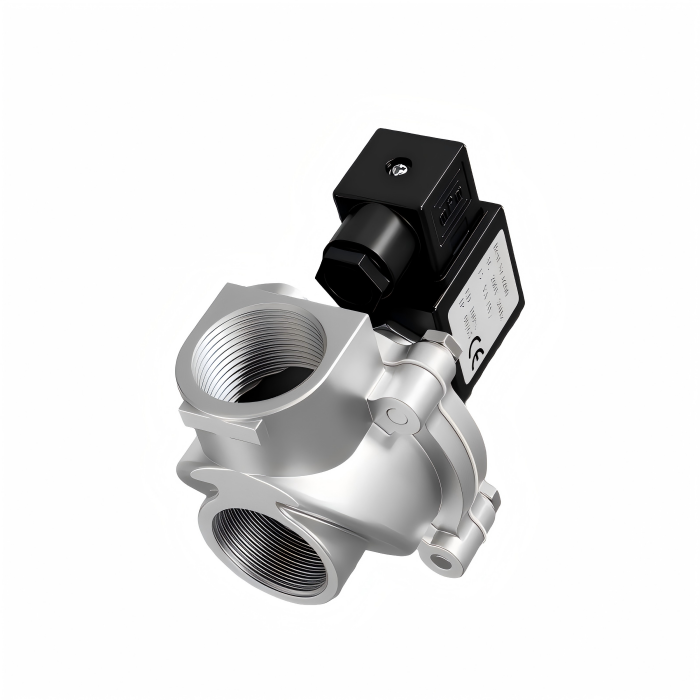

DMF-Z-20 পালস ভালভ

DMF-Z-20 ডান-কোণ ইলেক্ট্রোম্যাগনেটিক পালস ভালভ ইলেক্ট্রোম্যাগনেটিক পালস ভালভ (এছাড়াও ডায়াফ্রাম ভালভ নামেও পরিচিত) পালস-জেট ব্যাগহাউস ধুলো সংগ্রহকারীদের পালস-জেট পরিষ্কারের ব্যবস্থার জন্য সংকুচিত বায়ু "সুইচ" হিসাবে কাজ করে। পালস-জেট কন্ট্রোল যন্ত্র থেকে সংকেত দ্বারা নিয়ন্ত্রিত, এটি ক্রমানুসারে সারি (বা বগি) দ্বারা ফিল্টার ব্যাগগুলিতে পালস-জেট পরিষ্কার করে, এটির প্রক্রিয়াকরণ ক্ষমতা এবং ধুলো সংগ্রহের দক্ষতা নিশ্চিত করার জন্য একটি পূর্বনির্ধারিত সীমার মধ্যে ধুলো সংগ্রাহকের প্রতিরোধ বজায় রাখে।

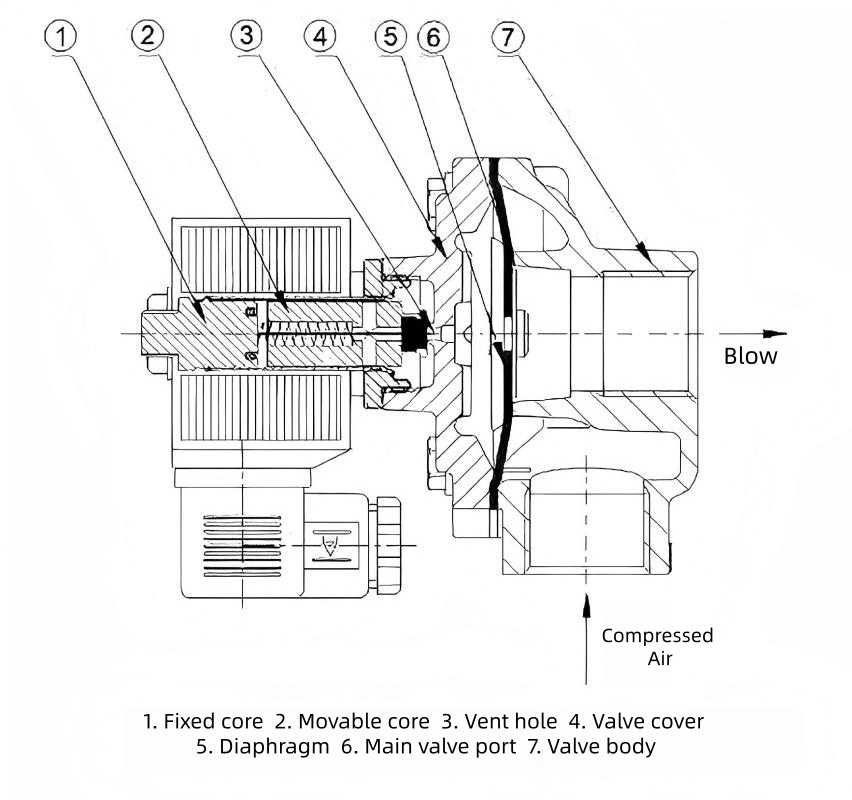

পরিকল্পিত চিত্র:

কাঠামোগত বৈশিষ্ট্য:

DMF-Z-20 হল একটি ডান-কোণ বৈদ্যুতিক পালস সোলেনয়েড ভালভ। এর কাঠামোগত বৈশিষ্ট্যগুলি নিম্নরূপ:

ডান-কোণ নকশা: খাঁড়ি এবং আউটলেট একটি 90° কোণ তৈরি করে, যা মসৃণ বায়ুপ্রবাহ এবং বায়ু ট্যাঙ্ক এবং ধুলো সংগ্রাহক ব্লো পাইপের মধ্যে ইনস্টলেশনের জন্য উপযুক্ততা নিশ্চিত করে।

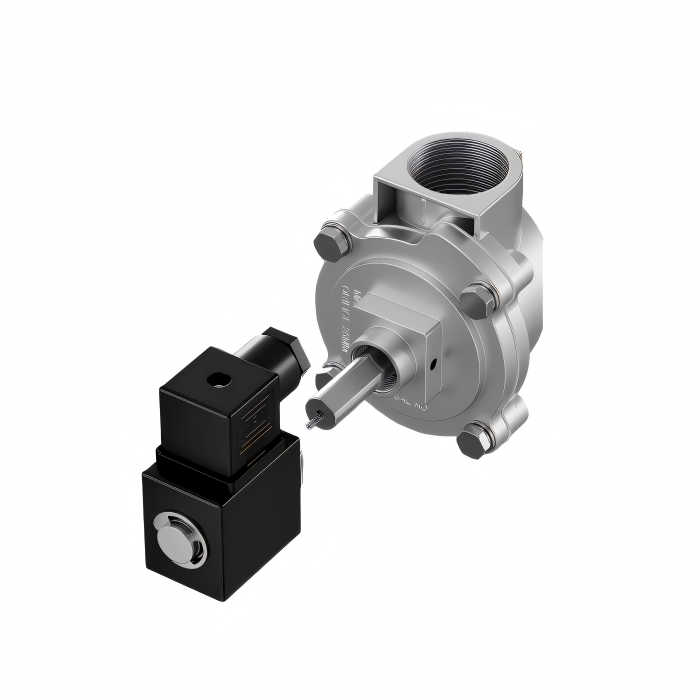

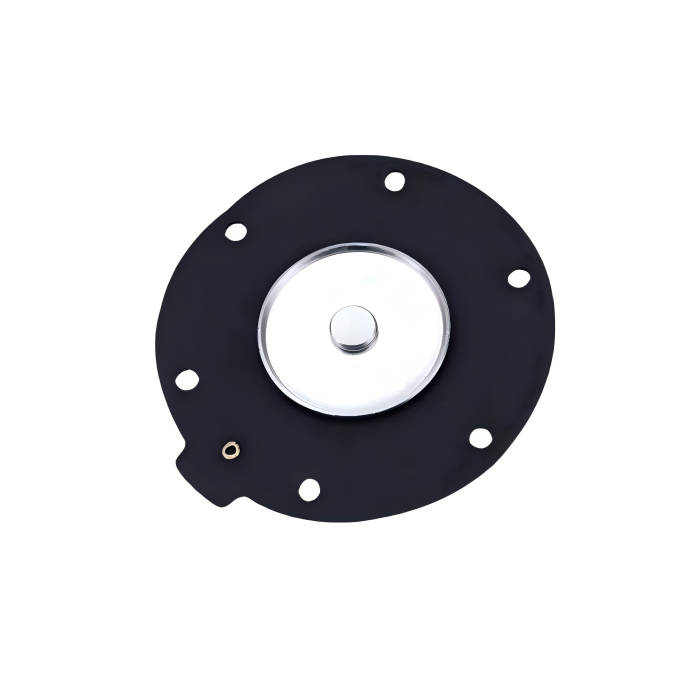

মূল উপাদান: একটি ইলেক্ট্রোম্যাগনেটিক হেড, ডায়াফ্রাম, ভালভ বডি এবং স্প্রিং অন্তর্ভুক্ত। ভালভ বডি অ্যালয় অ্যালুমিনিয়াম দিয়ে তৈরি, যখন ডায়াফ্রামে সাধারণত নাইট্রিল রাবার ফ্যাব্রিক-রিইনফোর্সড স্ট্রাকচার থাকে, যা পরিধানের প্রতিরোধ ক্ষমতা এবং উচ্চ সিলিং কর্মক্ষমতা প্রদান করে।

সংযোগের পদ্ধতি: 20mm এর নামমাত্র ব্যাস সহ একটি G3/4" সংযোগ থ্রেড বৈশিষ্ট্যযুক্ত।

ডায়াফ্রাম অ্যাকচুয়েশন: বায়ুসংক্রান্ত চাপ ডিফারেনশিয়াল দ্বারা পরিচালিত। শক্তিপ্রাপ্ত হলে, সোলেনয়েড হেড রিলিফ পোর্ট খুলে দেয় পেছনের চেম্বারের চাপ প্রবাহিত করার জন্য, সামনের চেম্বার গ্যাসকে ব্লোব্যাকের জন্য ডায়াফ্রামকে উত্তোলনের অনুমতি দেয়। ডি-এনার্জাইজেশনের পরে, বসন্তটি ছিদ্র বন্ধ করতে পুনরায় সেট করে, সিল করা অবস্থায় পুনরুদ্ধার করে।

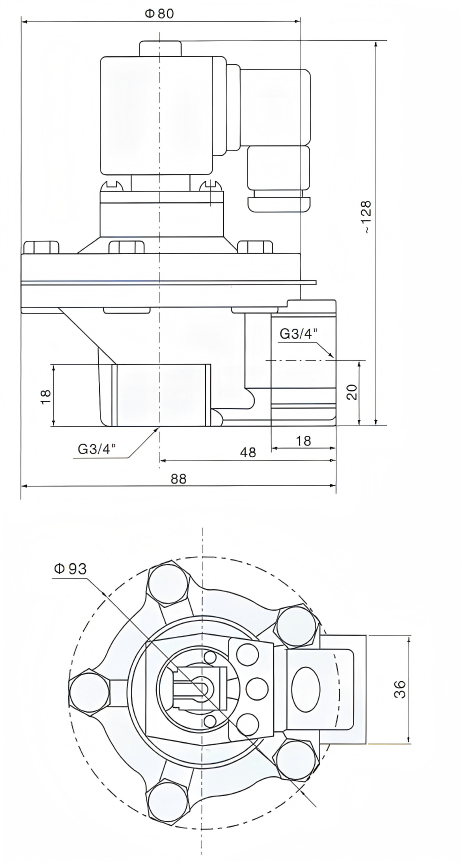

DMF-Z-20 সামগ্রিক মাত্রা:

প্রযুক্তিগত বিশেষ উল্লেখ:

কাজের নীতি:

DMF-Z-20 ডান-কোণ ইলেক্ট্রোম্যাগনেটিক পালস ভালভ ডায়াফ্রাম ইলেক্ট্রোম্যাগনেটিক পালস ভালভকে সামনে এবং পিছনের বায়ু চেম্বারে বিভক্ত করে। সংকুচিত বায়ু সরবরাহ করা হলে, এটি থ্রোটল অরিফিসের মাধ্যমে পিছনের চেম্বারে প্রবেশ করে। এই মুহুর্তে, পিছনের চেম্বারের চাপ ডায়াফ্রাম সমাবেশকে ভালভের আউটলেট সিল করতে বাধ্য করে, ইলেক্ট্রোম্যাগনেটিক পালস ভালভকে "বন্ধ" অবস্থায় রাখে।

পালস জেট নিয়ন্ত্রণ যন্ত্র থেকে একটি বৈদ্যুতিক সংকেত ভালভ আর্মেচার প্রত্যাহার করে। এটি পিছনের চেম্বারে নিষ্কাশন বন্দরটি খোলে, দ্রুত এটিকে হতাশ করে। ডায়াফ্রাম অ্যাসেম্বলিটি পিছনের দিকে চলে যায়, যা ভালভ আউটলেটের মধ্য দিয়ে সংকুচিত বাতাসকে জেট করতে দেয়। ভালভ "খোলা" অবস্থায় প্রবেশ করে।

যখন পালস জেট কন্ট্রোলার থেকে বৈদ্যুতিক সংকেত বন্ধ হয়ে যায়, তখন ইলেক্ট্রোম্যাগনেটিক পালস ভালভের আর্মেচার রিসেট হয়। পিছনের চেম্বারের নিষ্কাশন বন্দর বন্ধ হয়ে যায়, এবং পিছনের চেম্বারে চাপ বৃদ্ধি পায়, ডায়াফ্রাম সমাবেশকে ভালভ আউটলেটের বিরুদ্ধে শক্তভাবে সিল করতে বাধ্য করে। ইলেক্ট্রোম্যাগনেটিক পালস ভালভ "বন্ধ" অবস্থায় ফিরে আসে।

আবেদনের ক্ষেত্র:

DMF-Z-20 কোরটি পালস-জেট ব্যাগহাউস ডাস্ট কালেক্টর ক্লিনিং সিস্টেমের জন্য ডিজাইন করা হয়েছে, যা ফিল্টার ব্যাগ, ফিল্টার কার্টিজ, সিরামিক টিউব এবং অন্যান্য পরিস্রাবণ উপাদানগুলির সাথে সামঞ্জস্যপূর্ণ। এটি ব্লোব্যাক সিস্টেমের জন্য সংকুচিত বায়ু "সুইচ" হিসাবে কাজ করে। এর অ্যাপ্লিকেশনগুলি উচ্চ-ধুলো শিল্প সেটিংসে কেন্দ্রীভূত হয়:

পরিবেশগত ধুলো নিয়ন্ত্রণ:পালস-জেট ক্লিনিং সিস্টেম বিভিন্ন ব্যাগহাউস/কারটিজ ডাস্ট কালেক্টরের সাথে সামঞ্জস্যপূর্ণ।

শিল্প উত্পাদন:নির্মাণ সামগ্রী (সিমেন্ট/চুন), ধাতুবিদ্যা (ইস্পাত/গলান), খনি, রাসায়নিক, ফার্মাসিউটিক্যালস, ফিড প্রক্রিয়াকরণ, কাঠের কাজ, কাগজ তৈরি ইত্যাদি।

অন্যান্য অ্যাপ্লিকেশন:বায়ুসংক্রান্ত কনভেয়িং সিস্টেম এবং সরঞ্জাম/অপারেটিং অবস্থার জন্য পালস-জেট পরিষ্কারের প্রয়োজনে সাহায্য করা।
