পিস্টন পালস ভালভ

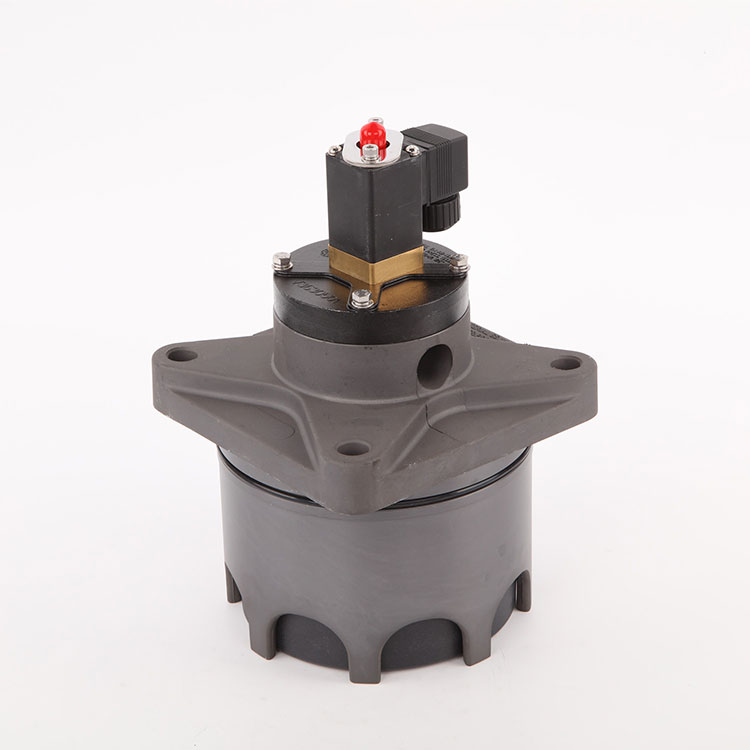

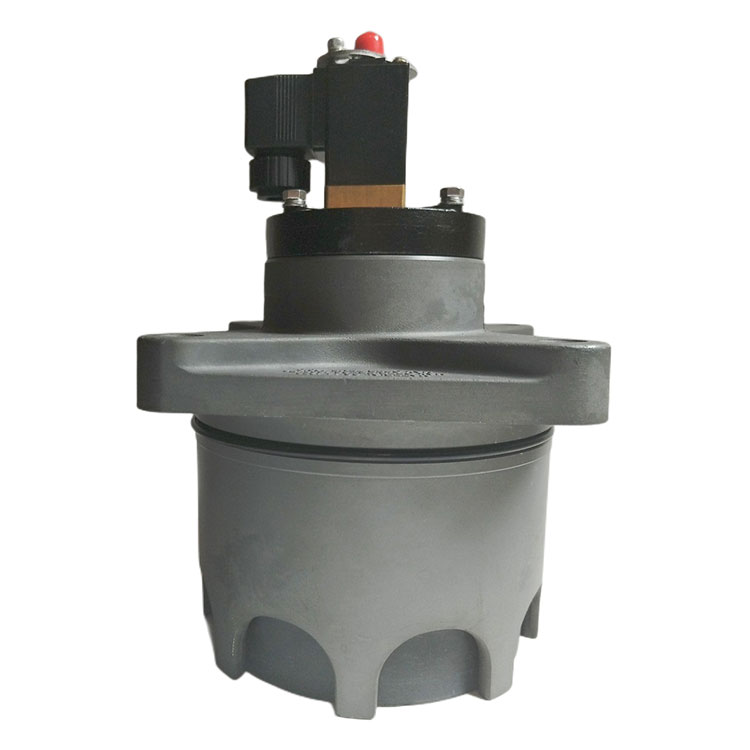

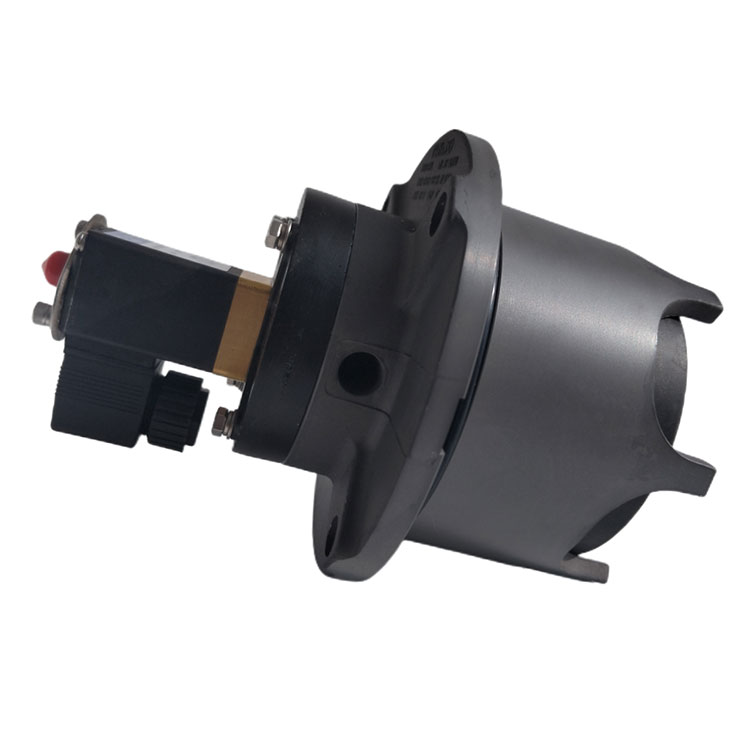

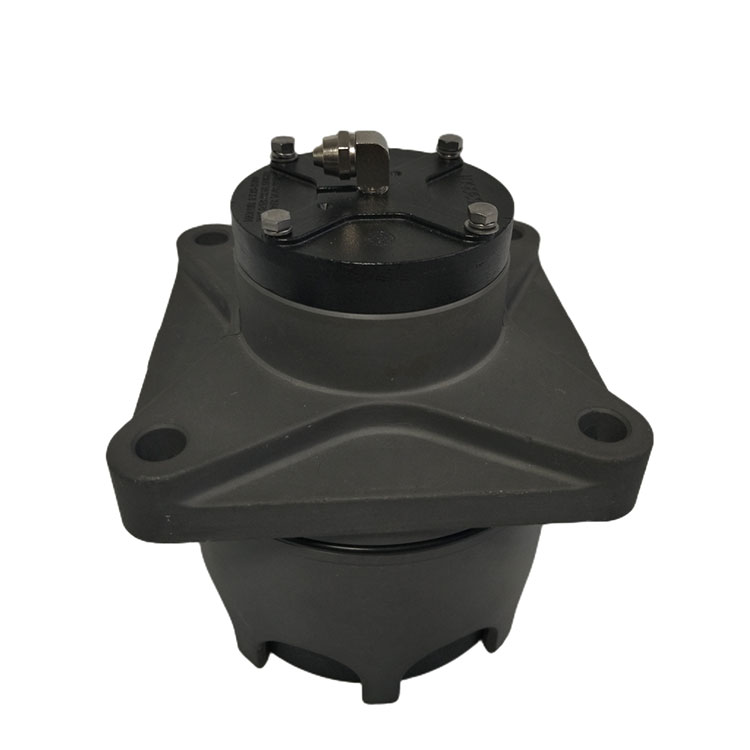

কিংডাও স্টার মেশিন ভি 1614718 পিস্টন পালস ভালভ সরবরাহ করে, এটি ডায়াফ্রাম ইলেক্ট্রোম্যাগনেটিক পালস ভালভ এবং পিস্টন মেকানিজম ডিজাইনের উপর ভিত্তি করে এমবেডেড কাঠামো গ্রহণ করে, শক্তিশালী ফুঁকানো পারফরম্যান্স এবং দীর্ঘতর পরিষেবা জীবন সহ। এর মূল বৈশিষ্ট্যগুলি হ'ল:

কাঠামোগত বৈশিষ্ট্য

বৈদ্যুতিন চৌম্বকীয় পাইলট হেড, পিস্টন এবং ভালভ বডি নিয়ে গঠিত, পিস্টন রিয়ার চেম্বারের অঞ্চলটি সামনের চেম্বারের চেয়ে বড় এবং বায়ুসংক্রান্ত শক্তি সংবেদনশীল সমাপনী অবস্থা নিশ্চিত করে।

রাবার ডায়াফ্রাম এবং চাপ বসন্ত বাতিল, উচ্চ-শক্তি পিস্টন কাঠামোর ব্যবহার, স্থায়িত্বকে উল্লেখযোগ্যভাবে উন্নত করে।

পিস্টন পালস ভালভের কার্যনির্বাহী নীতিটি দুটি পর্যায়ে বিভক্ত:

ফুঁকানো অবস্থা: বৈদ্যুতিন নিয়ামক দ্বারা সংকেতটি ইনপুট করার পরে, বৈদ্যুতিন চৌম্বকীয় পাইলট মাথাটি আনলোডিং গর্তটি খুলে দেয় এবং পিস্টনের সামনের চেম্বারে চাপ গ্যাস পিস্টনটি উপরে উঠে ফুঁকানো চ্যানেলটি খুলে দেয়।

বন্ধ রাষ্ট্র: সংকেত অদৃশ্য হওয়ার পরে, আনলোডিং গর্তটি বন্ধ হয়ে যায়, পিস্টনের পিছনের চেম্বারের গ্যাসের চাপ পিস্টনটিকে পুনরায় সেট করার জন্য ধাক্কা দেয় এবং চ্যানেলটি বন্ধ থাকে।

প্রযুক্তিগত মান

কাজের চাপ: 0.2 ~ 0.6 এমপিএ

ভোল্টেজ স্পেসিফিকেশন: ডিসি 24 ভি বা এসি 220 ভি/50Hz

সুরক্ষা গ্রেড: আইপি 65

কাজের মাধ্যম: পরিষ্কার বায়ু

প্রযোজ্য তাপমাত্রা: ঘরের তাপমাত্রার ধরণ -25 ~ 85 ℃, উচ্চ তাপমাত্রার ধরণ -25 ~ 230 ℃ ℃

জীবনকাল: 1 মিলিয়ন বার

পিস্টন পালস ভালভের ইনস্টলেশন স্পেসিফিকেশন

সিলিং প্রয়োজনীয়তা: থ্রেডযুক্ত সংযোগটি পিটিএফই কাঁচামাল টেপ বা থ্রেড সিলান্ট দিয়ে পূরণ করা উচিত এবং বায়ু বিতরণ বাক্সের সম্মিলিত পৃষ্ঠটি মসৃণ এবং পরিষ্কার হওয়া উচিত।

এয়ার সোর্স প্রসেসিং: এয়ার ডিস্ট্রিবিউশন বাক্সের এয়ার ইনলেট পাইপটি একটি ফিল্টার এবং নিয়ন্ত্রকের সাথে ইনস্টল করা উচিত এবং সংকুচিত বায়ু শুকনো এবং অমেধ্যমুক্ত রয়েছে তা নিশ্চিত করার জন্য নীচে একটি ড্রেন ভালভ দিয়ে সজ্জিত।

প্রক্রিয়াজাতকরণ নির্ভুলতা: আকার সহনশীলতা এবং পৃষ্ঠের রুক্ষতা নিশ্চিত করার জন্য চিত্র 2 প্রসেসিং অনুসারে এয়ার প্যাকেজ ইনস্টলেশন শেষের মুখ।

পরিষ্কারের প্রয়োজনীয়তা: অবশিষ্টাংশের ধ্বংসাবশেষ এড়াতে ইনস্টলেশনের আগে এয়ার ব্যাগ এবং ব্লোপাইপটি পুরোপুরি পরিষ্কার করা উচিত।

সংযোগ

গোলাকার বহুগুণে ইনস্টল করার সময়, সংযোগের মিল (উদাঃ φ150/φ120 অ্যাপারচার) নিশ্চিত করার জন্য চিত্র 3 অনুসারে মাত্রাগুলি হওয়া উচিত।

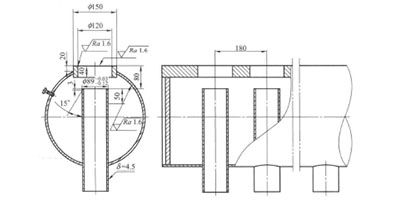

ম্যানিফোল্ড সংযোগের মেশিনিং ডায়াগ্রাম (চিত্র 2) মূল মাত্রাগুলি নির্দিষ্ট করে: 180 মিমি মোট প্রস্থ, 15 ° চাম্পার, Δ = 4.5 মিমি প্রাচীরের বেধ।

বাহ্যিক মাত্রা

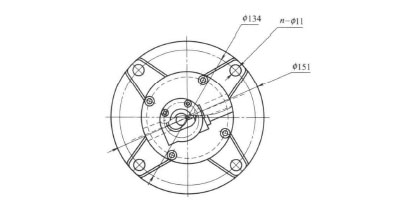

3 ইঞ্চি পিস্টন পালস ভালভের বাহ্যিক মাত্রাগুলি চিত্র 3 এ দেখানো হয়েছে, মূল পরামিতি যেমন 134 মিমি দৈর্ঘ্য এবং φ151 মিমি চিহ্নিত করা গর্তগুলি চিহ্নিত করা হয়েছে।

কমপ্যাক্ট ডিজাইন এবং নমনীয় ব্লোপাইপ বিন্যাসের সাথে, ভালভটি শিল্প ধূলিকণা অপসারণ ব্যবস্থায় উচ্চ দক্ষতার ছাই পরিষ্কারের চাহিদার জন্য উপযুক্ত। পিস্টন কাঠামো এবং বৈদ্যুতিন চৌম্বকীয় নিয়ন্ত্রণকে অনুকূল করে, এটি দ্রুত প্রতিক্রিয়া এবং স্থিতিশীল অপারেশন অর্জন করে এবং রফতানি পণ্যগুলির জন্য নির্ভরযোগ্যতা এবং নির্ভুলতার কঠোর প্রয়োজনীয়তা পূরণ করে।

চিত্র 1 চিত্র 2চিত্র 3
